하이랙(HRS)
High Racking System



이미지 클릭하면 크게 보입니다

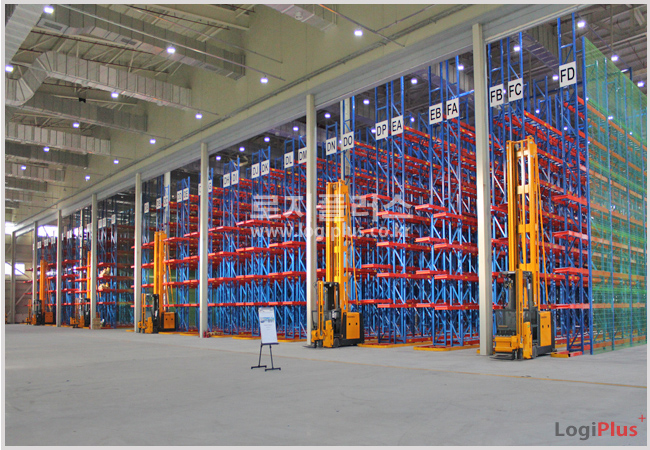

  ●  하이랙(High Rack)은 3Way(삼방향) 지게차를 이용해야만 창고의 상부공간을 이용하고, 통로폭을

     파렛트랙(Pallet Rack)에 비해 절반으로 줄임으로써 보관효율을 극대화 할수 있는 제품이다.

    하이랙(High Rack)은 레일타입과 와이어타입 두가지 방식으로 제작된다

   ●  방향 지게차를 사용하여 통록폭은 1.8M 내외, 높이는 15M 내외까지 보관이 가능하다.

    대량의 상품을 파렛트 단위로 보관할때, 용적율을 극대화 할 수 있는 물류시스템을 구축 할 수 있다.







   하이 설계 검토사항



     1. 파렛트 사항



              W (폭)     =    mm

              D (깊이)  =     mm

              H (높이)  =     mm

              Weight     =     kg






     2. 지게차 사항





              Man up / Man down

              Maker(레일/와이어)

              최대인상높이






        3. Rack Size                                                                    (단위 : mm)

구분

 파렛트 size (W)

Rack Size (W)

1

1100*1100

2590*1000

2

1200*1000

2790*1000





          4. 통로 Size


                                                                                            (단위 : mm)

구분(예)

 Rack to Rack

 Rail to Rail

1

1750

1650

2

1850

1750



   지게차 통로 Rail Type





   지게차 통로 와이어 Type
