적층랙 (H BEAM TYPE)
Mezzanine Racking System


아래 이미지 클릭하면 크게 보입니다



  Mezzanine Floor(적층랙)는 H-Beam을 이용하여 2층, 3층 으로 확장하여 사용할수 있으며 건축예산을

    줄일수 있어 창고 신축시 중요한 검토 대상이다.

  적재 하중 및 작업동선을 고려하여 10M 내외로 기둥간격을 조절하여 제작 설치가 가능하다.





 적층랙 시공 PLAN



1.고객사 물류

 시스템 파악

2.적층랙

Type 선정

3.구조계산

 (허용하중)

4. 설계 및

 시뮬레이션

5. 현장 시공

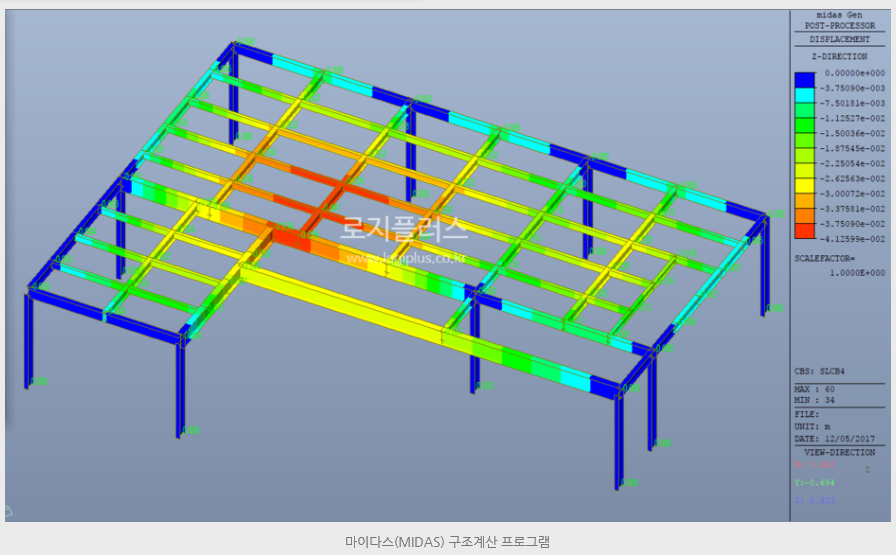

 구조계산






   단위면적 당 하중(kgf/m)을 기준으로 부재 선정







 설계 & 시뮬레이션





     1. 기둥(Column) 세우기    2. Beam 체결              3. 바닥재(Deck Plate)설치




    4. 계단 및 난간대          5. 전등                   6. 완료





 체결 구조


<강접합 방식 >

<핀접합 방식 >




   <강접합 Post-Main Beam >     <핀접합 Post-Main Beam >         < Main-Sub Beam >
