구조검토사례

파렛트랙 구조검토

페이지 정보


     ※ 파렛트랙 구조검토가 필요한 경우



      [ 로드빔의 제작사양 결정 ]

       1. 허용하중이 단당 2톤 이상일 경우

       2. 파렛트 사이즈가 비규격일 경우

         ▷ 로드빔의 두께,치수를 변경하여 구조검토


        [ 기둥 제작사양 결정 ]

       1. 다단 적재의 파렛트랙 일 경우

         ▷ 총 적재하중을 계산하여 기둥사양 결정

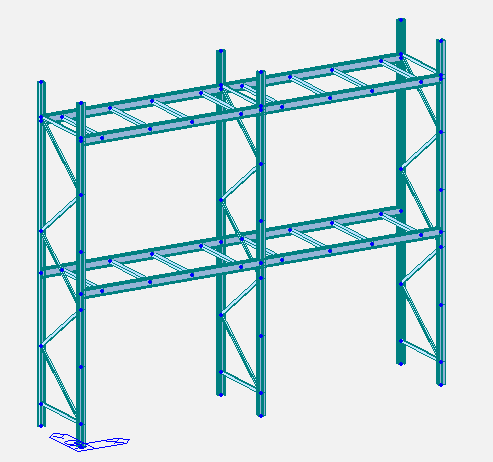

    [ 마이다스 파렛트랙 모델링 ]

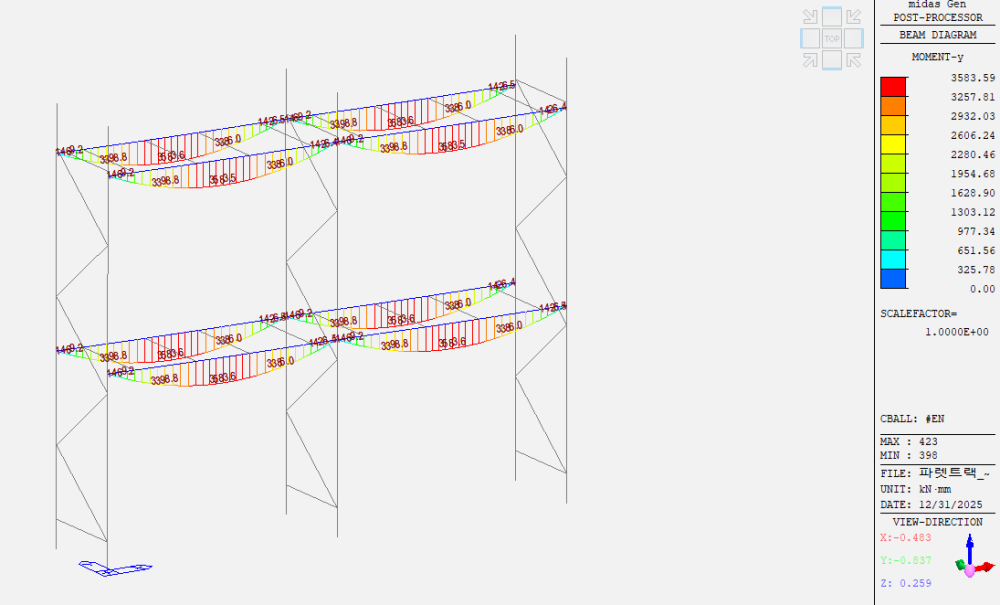

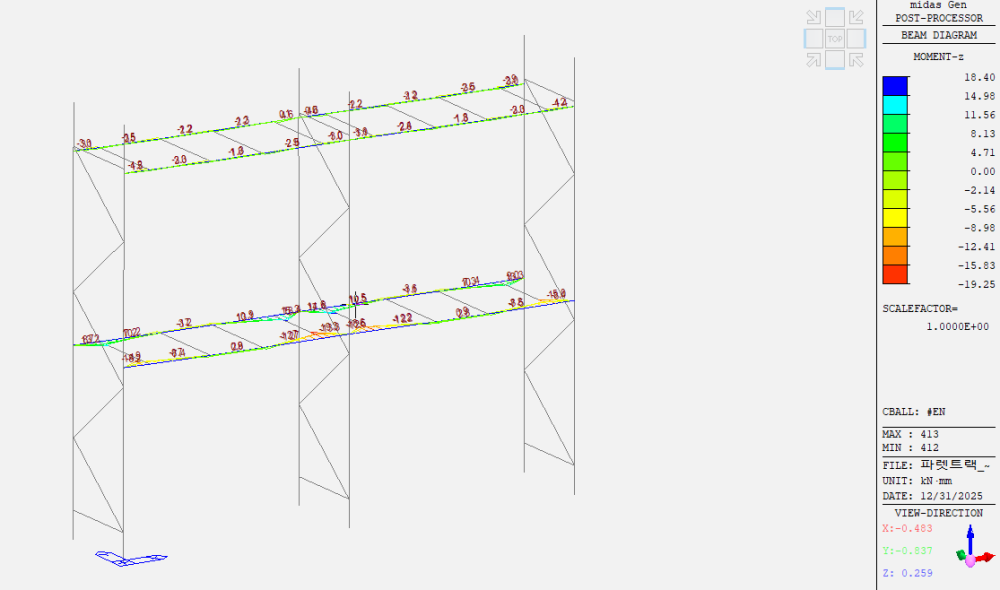

    ▷ 로드빔 부재력 검토

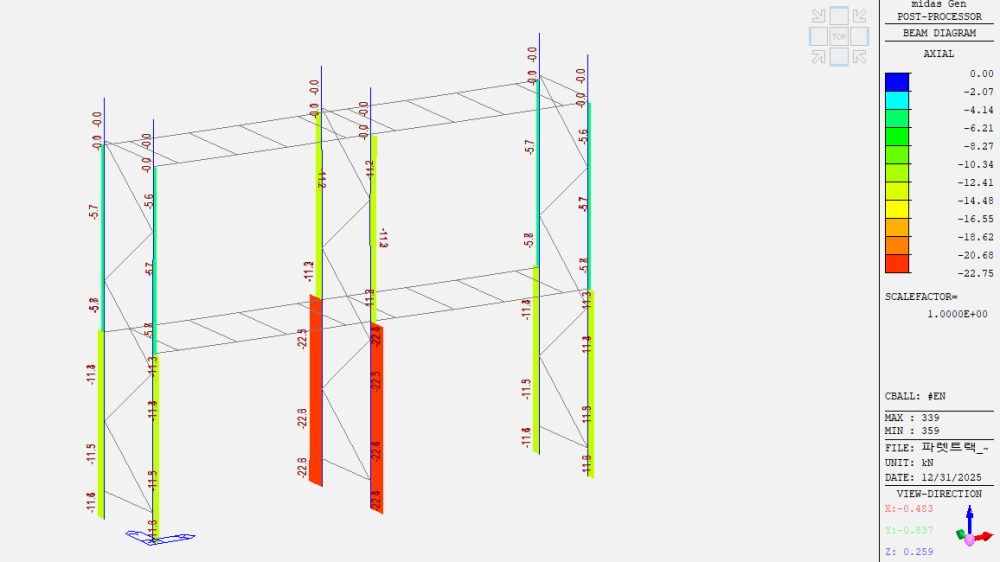

    ▷ 기둥 부재력 검토

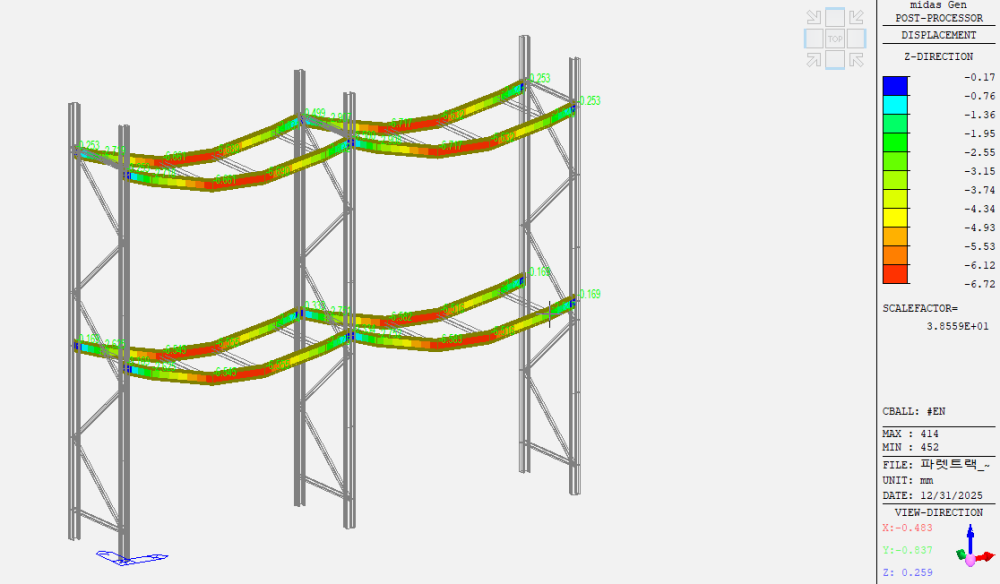

    ▷ 로드빔 처짐 검토
