구조검토사례

자동창고 구조검토

페이지 정보


     검토 대상

     AS/RS 셔틀랙

     높이

     40.8m

     단수

     17단

     타입

     파렛트 1100(W) x 1100 (D) x 1500 (H)

     하중조건

     1,100 kg / 파렛트당

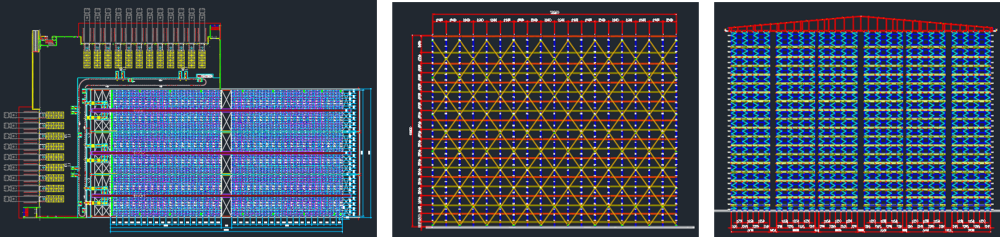

    ▶ 도면정보

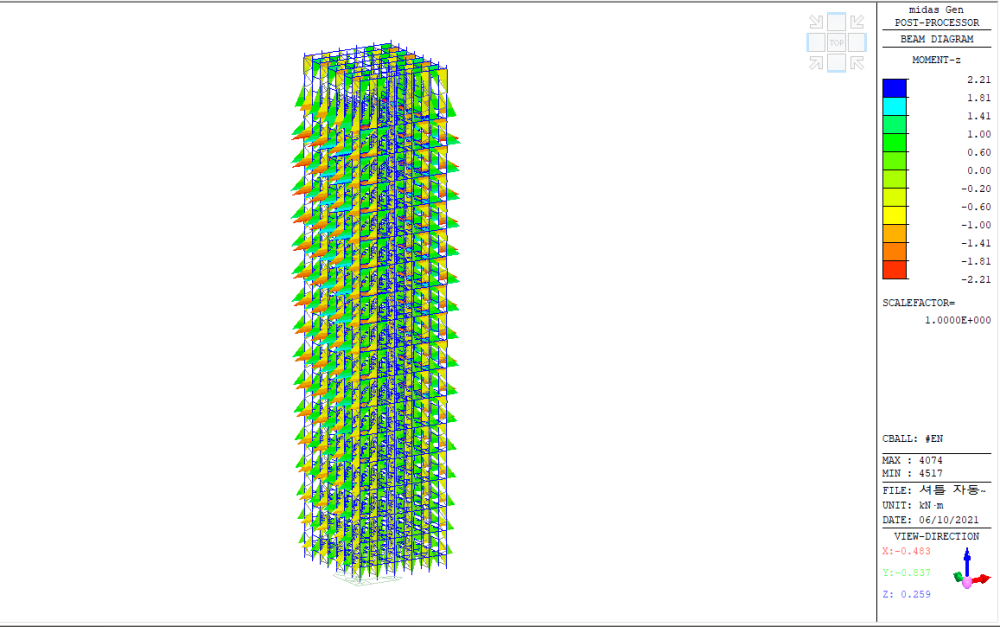

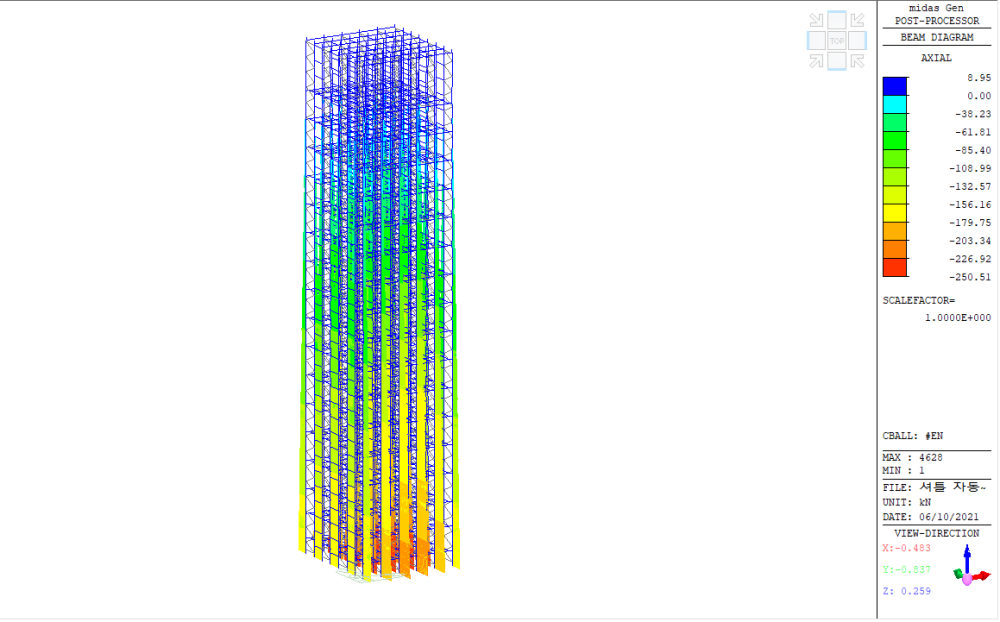

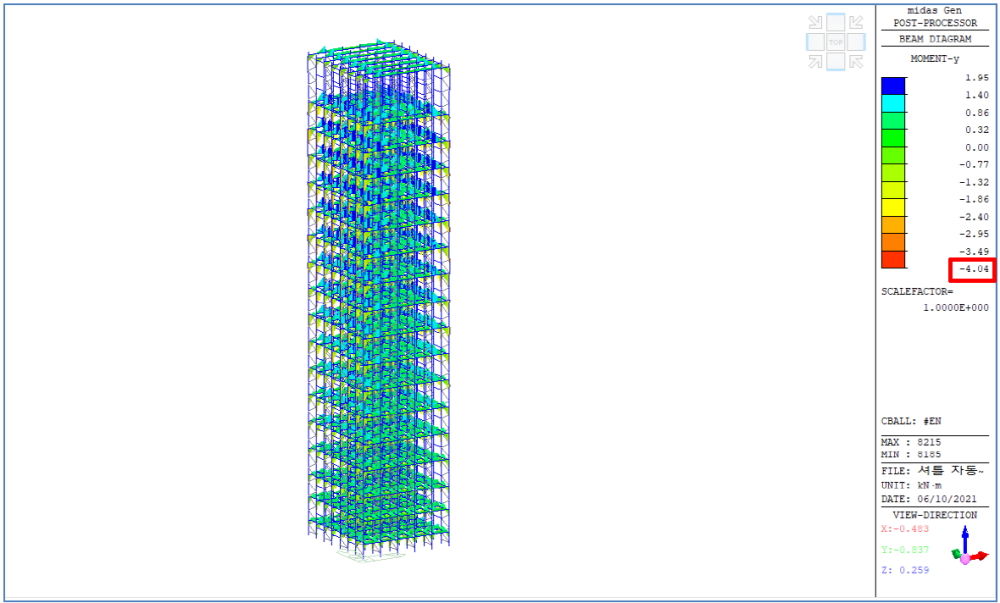

    ▶ 부재력도 분석

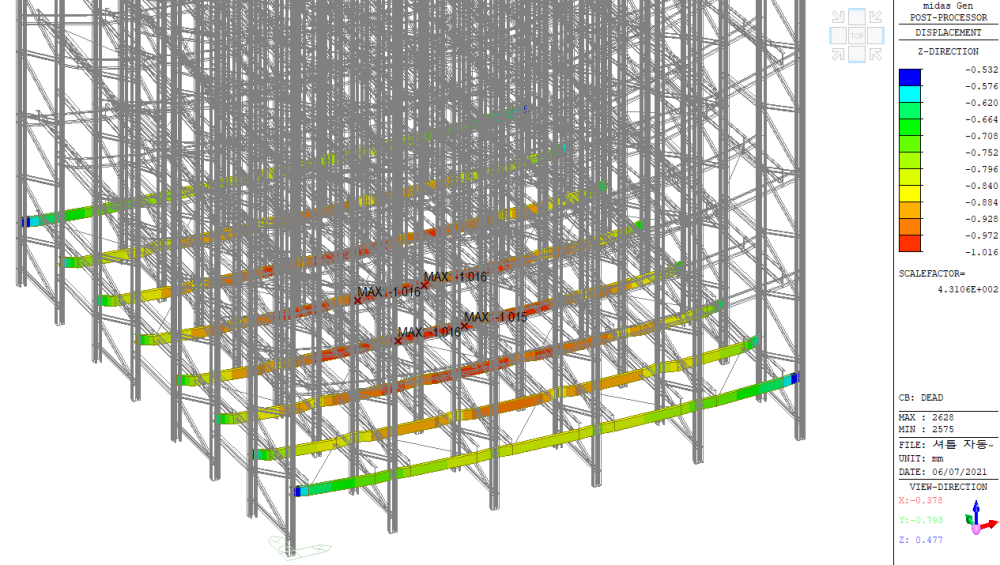

    ▶ 처짐검토

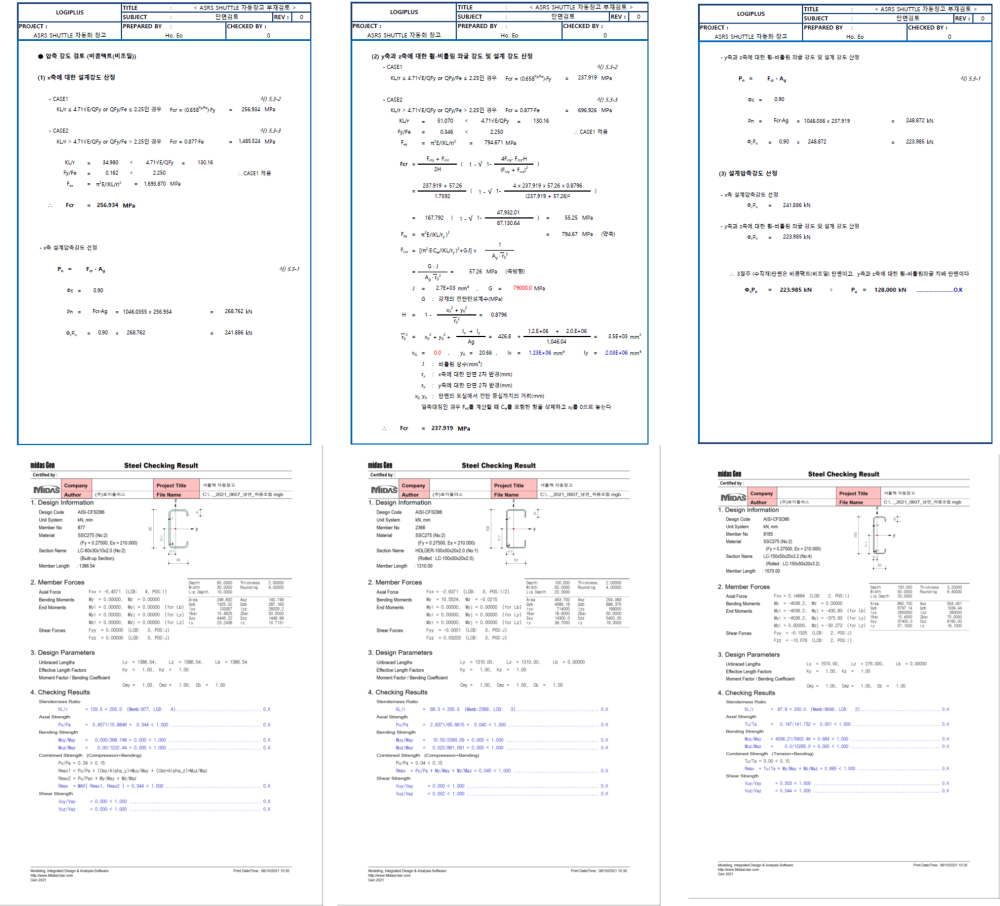

    ▶ 구조검토 리포트
